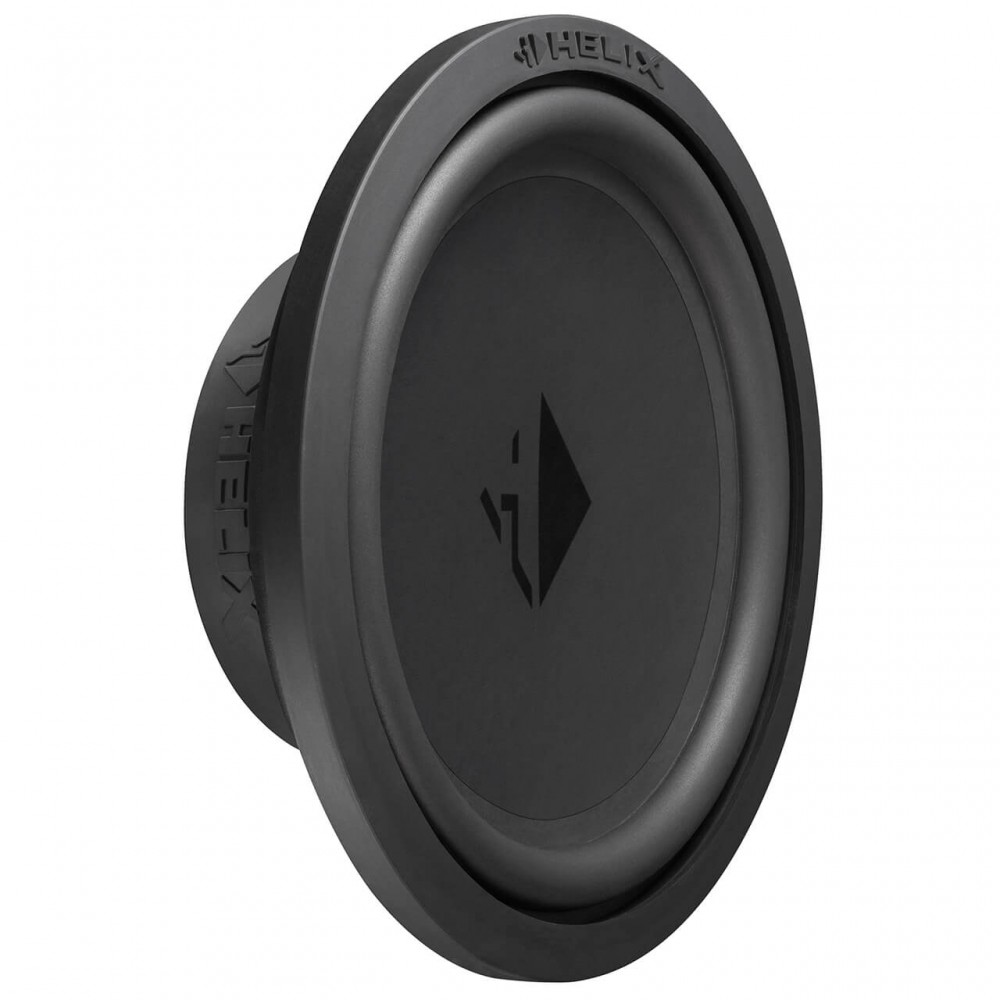

Головка сабвуфера Helix K 10S

K 10S - идеальный помощник для решения проблем, когда дело доходит до реализации особенно плоских и компактных корпусов. Чрезвычайно низкая монтажная глубина открывает совершенно новые возможности для установки без каких-либо акустических компромиссов. Благодаря большой двойной звуковой катушке и низкой резонансной частоте, K 10S не нужно прятаться от низкочастотных динамиков с большей глубиной установки, когда дело касается низких частот.

Продумано до мельчайших деталей

Чрезвычайно жесткий конус из сэндвич-бумаги в сочетании с сверхпрочной двойной звуковой катушкой не только легко и без эффектов сжатия преобразует мощность усилителя в большое звуковое давление, но и с легкими ударами звучит.
Особая особенность: магнитная система имеет отверстие с резьбой на задней панели, что позволяет закрепить низкочастотный динамик на задней панели корпуса. Таким образом, вибрации корпуса могут быть эффективно уменьшены даже с тонкими стенками, потому что в плоских конструкциях важен каждый миллиметр строительной глубины.

Гибкое подключение

Конструкция с двойной звуковой катушкой обеспечивает большую гибкость при выборе подходящего усилителя мощности. Будь то импеданс 1 x 4 Ом, 2 x 2 Ом или 1 x 1 Ом - этот специалист по низким частотам позволяет легко реализовать любую конфигурацию.
«Все включено» для мастера своими руками

В дополнение к высококачественной соединительной клемме с позолоченными клеммами, в комплект входят прочная защитная решетка и прокладка.

Для оптимального воспроизведения низких частот в домашних условиях вы можете найти рекомендации для герметичных и вентилируемых корпусов со всеми параметрами, такими как полезный объем, частота настройки порта или настройки DSP, в нашем техническом паспорте.

Функции

• Шасси с особенно малой глубиной установки - оптимизировано для компактных и неглубоких корпусных конструкций
• Двойная звуковая катушка 2 x 2 Ом для гибкой конфигурации системы
• Магнитная система с резьбовым отверстием на задней панели - позволяет привинчивать к задней панели корпуса для стабилизации и уменьшения вибрации корпуса.
• Прочная крышка для магнита с надписью HELIX для идеальной защиты от магнита
• Чрезвычайно жесткий конус из сэндвич-бумаги
• Резиновый подвес с длинным ходом для максимальной механической прочности
• Клемма для подключения корпуса, решетка и прокладка входят в комплект поставки

Технические данные

• Мощность RMS / макс.п 300/600 Вт
• Импеданс  Z 2 х 2 Ом
• Сопротивление постоянному току  Re 2 x 1,6 Ом
• Частота резонанса  Фс 34 Гц
• Механическая добротность Qms 6,37
• Электрический коэффициент добротности Qes 0,49
• Общий коэффициент добротности  Qts 0,45
• Согласие  Cms 198 мкм / Н
• Эквивалентный объем воздуха  Vas 34 л
• Фактор силы B * I 12,7 мкм
• Эффективность 1 Вт / 1 м SPL 87,0 дБ
• Площадь конуса  Sd 353 см²
• Движущаяся масса  Ммс 112 г
• Материал конуса из сэндвич-бумаги
• Механическое сопротивление RMS  3,73 кг / с
• Диаметр звуковой катушки  ø50,8 мм
• Высота намотки звуковой катушки  19 мм
• Максимум. линейная экскурсия  Xmax +/- 6,0 мм
• Наружный диаметр  ø262 мм / 10,31 дюйма
• Диаметр установки  ø229 мм / 9,01 "

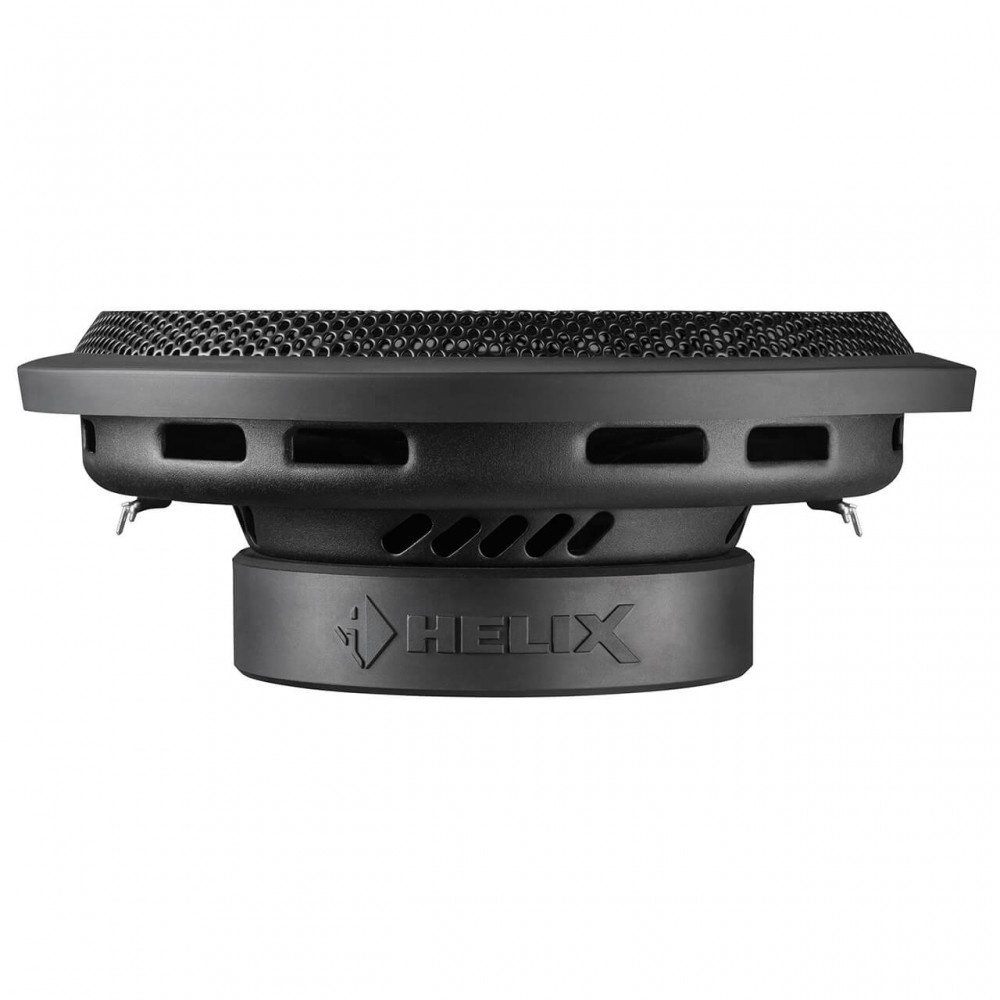

• Глубина установки 84,5 мм / 3,33 дюйма

Рекомендуемые объемы корпуса

• Герметичная коробка
• Чистый объем  14 л
• Нижняя граничная частота (-3 дБ)  46 Гц
• Рекомендуемые настройки DSP
  Рекомендуемый «самоопределяющийся» фильтр верхних частот с частотой среза 45 Гц и Q = 1,3;
• дополнительный фильтр эквалайзера 100 Гц / Q = 1,0 / -3 дБ
• Вентилируемая коробка
• Чистый объем  16 л
• Диаметр порта  ø70 мм / 2,76 дюйма
• Площадь порта  38 см²
• Длина порта  38 см / 14,96 дюйма
• Частота настройки порта  Fb 37 Гц
• Нижняя граничная частота (-3 дБ)  39 Гц

Рекомендуемые настройки DSP

• Рекомендуемый «самоопределяющийся» фильтр верхних частот с частотой среза 37 Гц и Q = 1,2;
• Дополнительный фильтр эквалайзера 95 Гц / Q = 0,7 / -3 дБ

Объем поставки

• 1 x сабвуфер HELIX K 10S

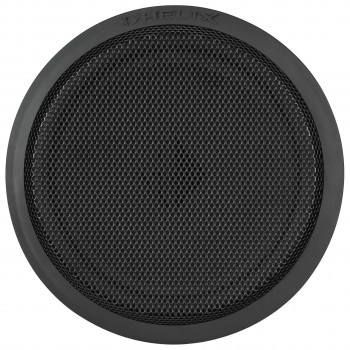

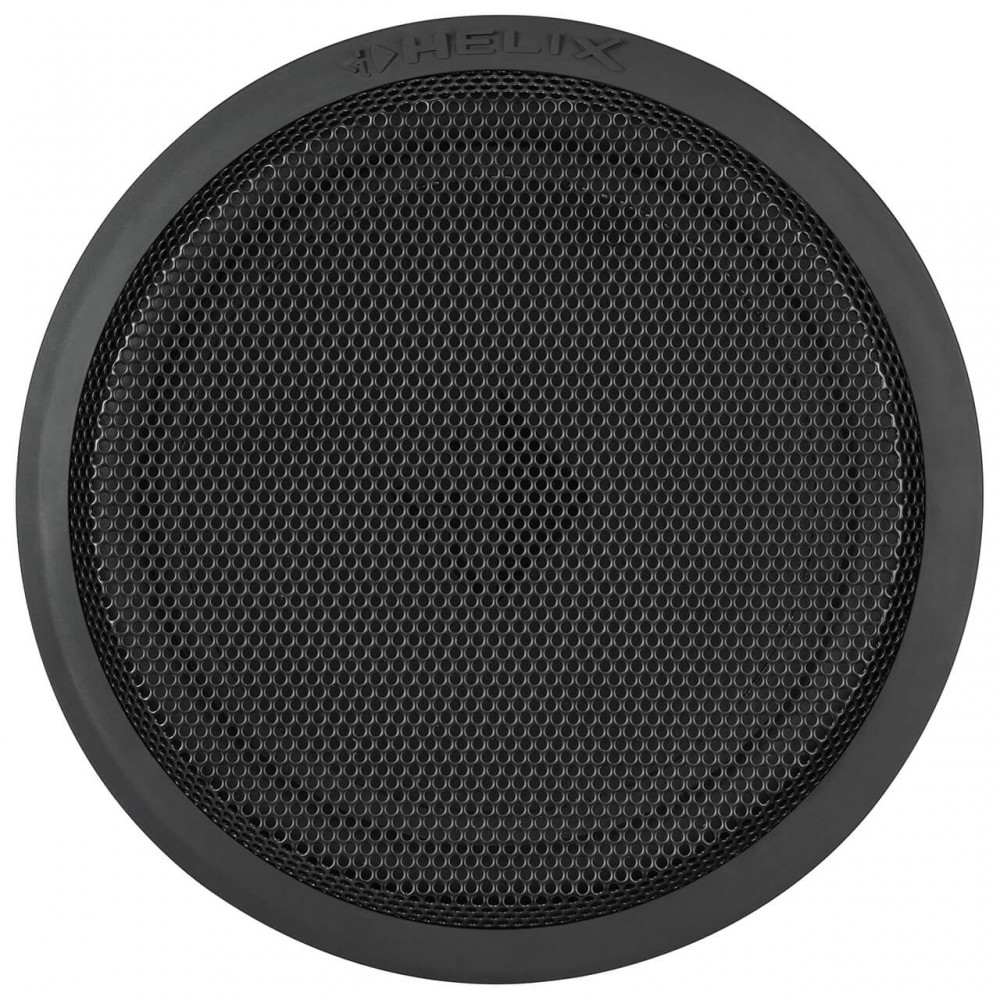

• 1x решетка
• 1 x прокладка
• 1x соединительный терминал
• 1 x технический паспорт
