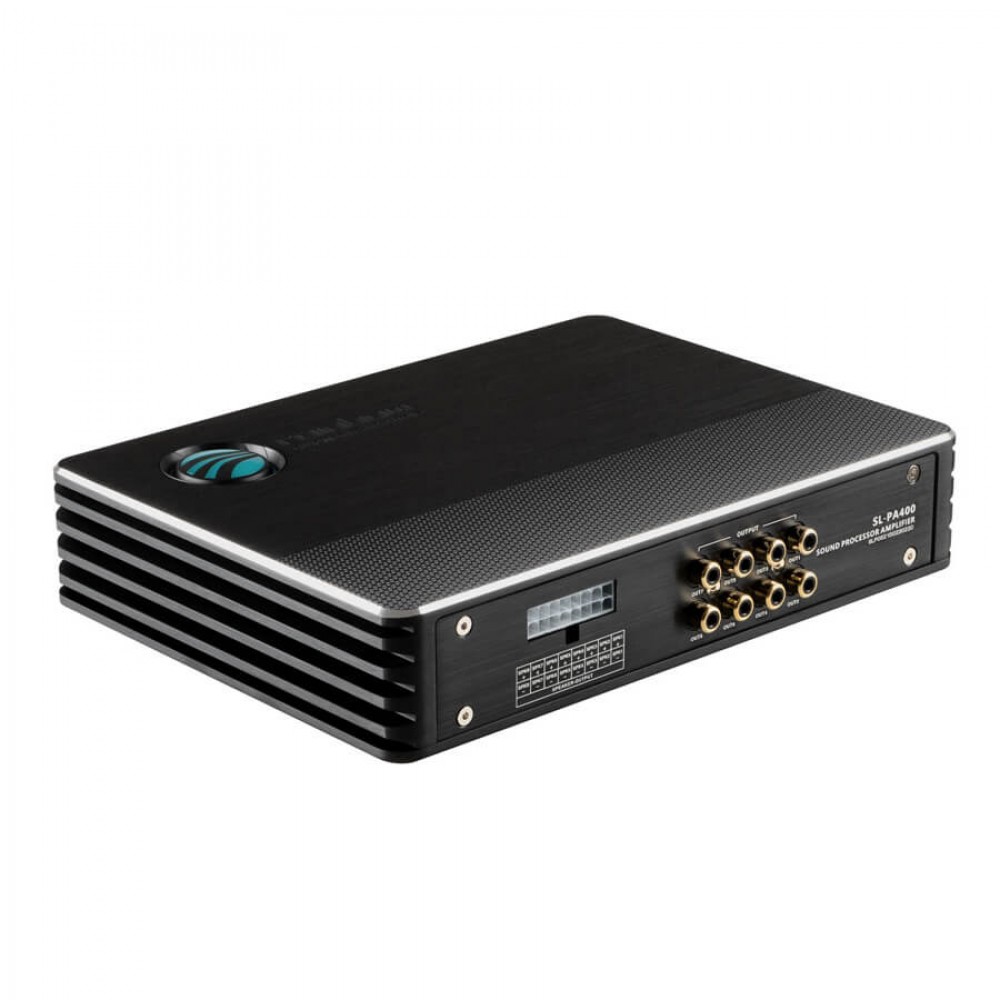

8 канальный процессор с 8 канальным усилителем для апгрейда штатных аудиосистем и построения многополосных систем высокого уровня.
Особенностью данного устройства является его ультракомпактность с неограниченными возможностями Цифрового Сигнального Процессора, плюс ювелирная обработка сигнала в высоком разрешении!
Аппарат имеет 8 независимых каналов предусилителя (RCA) для подключения внешних усилителей, 2 линейных (RCA) входа, 6 входов высокого уровня с автоматическим включением для подключения штатных систем, 8 каналов усиления на двух микросхемах STMicroelectronics TDA-7851. Сопротивление нагрузки (акустических систем) 2-4 Ом, что положительно сказывается на энергетическом запасе секции усилителя. Т.е. на базе EL-PA400 можно проектировать различные многополосные конфигурации аудиосистем. Будь это улучшение штатной системы, либо система уровня Hi-Fi с внешними усилителями мощности.
Аппарат не имеет встроенного Bluetooth модуля. Опционально предлагается выносной модуль RAINBOW-BT5.0 Он обеспечивает стримминг цифрового контента со смартфона с помощью кодеков SBC, ААС, aptX, aptX-HD, а также работу с приложениями для Android, iOS. Поддержка FLAC (16 Bit /48 kHz) Все эти возможности делают EL-PA400 цифровым мозгом музыкальной системы автомобиля.
При использовании смартфона в качестве источника звукового сигнала рекомендуется использовать внешний регулятор DRC (опция). С его помощью управление процессором и воспроизведение контента становится эргономичным и безопасным.
С помощью полноценного 8 канального Цифрового Сигнального Процессора (DSP) легко вывести звучание штатной системы на более высокий уровень.
Ювелирная обработка цифрового сигнала возложена на 32 битный чип ADAU1450 от Analog Devices. За цифро-аналоговое преобразование отвечает Texas Instruments (Burr-Brown) PCM1681, а за аналогово-цифровое преобразование Texas Instruments (Burr-Brown) PCM1840.
Настройка процессора осуществляется из приложений для Android, iOS, а также с ПК Windows - порт USB Type-B (кабель 1,5 м в комплекте)
Поканальный кроссовер с неограниченными возможностями: ФНЧ/ФВЧ/ПФ/ФИНЧ, 20 - 20000 Гц с шагом 1 Гц, характеристика затухания 6 - 48 дБ/окт, выбор типа фильтра Linkwitz/Butterworth/Bessel.
Настроить звуковую сцену позволит временная коррекция звукового поля в каждом канале. Временные задержки 0 - 8 мс / 0 - 277 см, шаг - 0,021 мс.
Также имеется регулировка уровня сигнала в каналах и инверсия фазы на 180°
Откорректировать Амплитудно Частотную Характеристику (АЧХ), предназначен параметрический 1/3 октавный эквалайзер - 31 полоса в каждом из 6 каналов. Диапазон 20 - 20000 Гц с шагом 1 Гц, Добротность 0,404 - 28,852, Уровень -12/0/+12 дБ, шаг 0,1 дБ.
Помимо полнейшего настроечного инструментария, присутствует функция «Solo». При ее включении деактивируются все каналы, кроме выбранного. Очень удобно при настройке многоканальных систем.
Для удобства регулировки входного сигнала, в ПО Windows присутствует индикатор клиппинга.
В части микшера, заложена возможность к основному сигналу, подмешивать сигнал с других источников. Например, в режиме прослушивания музыки со смартфона, микшируется сигнал от навигации штатного ГУ по высокому уровню.
В цепи УНЧ аппарата применяются пленочные конденсаторы Wima с низким ESR (Эквивалентное Последовательное Сопротивление) что эффективно сказывается на итоговом звучании аппарата.
Ко всем достоинствам EL-PA400 добавляется относительная простота интеграции в штатные системы. Устройство устанавливается «в разрыв» штатного головного устройства (усилителя) и акустических систем (с учетом особенностей отдельно взятой марки и модели авто)
Общие характеристики
Тип
Процессор-усилитель
Количество каналов DSP
8
Количество каналов усилителя
8
Входы высокого уровня Hi-Level
6
Линейные входы RCA
2
Линейные выходы RCA
8
Мощность RMS 4 Ом (14,4 В )
4х25 Вт
Мощность MAX 4 Ом (14,4 В)
4х50 Вт
Мощность RMS 2 Ом (14,4 В)
4х32 Вт
Мощность MAX 2 Ом (14,4 В)
4х70 Вт
Частотный диапазон
20 - 20000 Гц
Амплитуда на выходах RCA
5 В (PP)
Автовключение при наличии сигнала на входах Hi-Level
Есть
Входная чувствительность на входах RCA
8 В (PP)
Входная чувствительность на входах Hi-Level
28 В (PP)
Цифровой вход SPDIF
Нет
Порт USB для подключения к ПК
USB 2.0 Type B
Порт U-Disk
Нет
Порт USB-Audio
Нет
Bluetooth - встроенный модуль
Нет
Порт для выносного модуля Bluetooth
Есть
Потоковое воспроизведение контента через Bluetooth
Опция (RAINBOW-BT 5.0) кодек SBC, AAC, aptX, aptX HD
Настройка и управление Bluetooth
Android, iOS
Настройка и управление ПК
Windows, USB кабель
Входное сопротивление - вход высокого уровня
240 Ом
Входное сопротивление - вход RCA
10 кОм
Выходное сопротивление - выходы RCA
51 Ом
Процессор обработки сигнала
Analog Devices ADAU1450
ЦАП
Texas Instruments (Burr-Brown) PCM1681
АЦП
Texas Instruments (Burr-Brown) PCM1840
Операционные усилители
NJM 4558
Микросхемы усилителя мощности
STMicroelectronics TDA-7851L - 2шт.
Регулировка уровня выходного сигнала
Характеристики
ТипУсилители
Количество каналов усиления8
Мощность на канал при 4 Ом, Вт RMS50
Мощность на канал при 2 Ом, Вт RMS70
Нижняя граница Воспроизводимых частот, Гц20
Верхняя граница Воспроизводимых частот, Гц20000
Аудиовыходесть
Ширина, мм185
Длина, мм240
Толщина (высота), мм52
Встроенный процессор, DSPесть
Верхняя граница HPF (High Pass Filter), Гц20000
Нижняя граница HPF (High Pass Filter), Гц20
Верхняя граница LPF (Low Pass Filter), Гц20000
Нижняя граница LPF (Low Pass Filter), Гц20
Высокоуровневый входесть
Авто. Вклесть
Bluetooth Audioопция
Внешний регулятор, Remote level control опция
Информация
Страна производстваКитай
ПроизводительРеинбоу Аудио ГМБХ Крусенстра 94 74076 Хайльбронн, Германия
ИмпортерИП Стома. А. А., 220017, г.Минск, ул.Нёманская, д.45, кв.198
Сервисный центрИП Стома. А. А., 220140, г.Минск, ул.Лещинского, д.14А, т.м.331
